Виды фитингов для ПНД труб: классификация, назначение и особенности выбора

Полиэтиленовые трубы из ПНД востребованы в системах водоснабжения, газоснабжения, канализации и дренажа благодаря долговечности, химической стойкости и простоте монтажа. Однако без фитингов собрать трубопровод невозможно: именно они обеспечивают повороты, разветвления, переходы между диаметрами и подключение к арматуре.

Что такое фитинг и зачем он нужен

Фитинг — фасонная деталь для соединения труб между собой или с оборудованием. Изготавливается из того же материала, что и трубы (ПЭ80 или ПЭ100), что обеспечивает полную совместимость и монолитность соединения при сварке. С помощью фитингов решаются следующие задачи:

• Соединение труб одинакового или разного диаметра;
• изменение направления потока (повороты);
• создание ответвлений (тройники, крестовины);
• заглушение конца трубопровода;
• подключение запорной арматуры;
• врезка в действующую магистраль под давлением.

Классификация по способу производства и монтажа

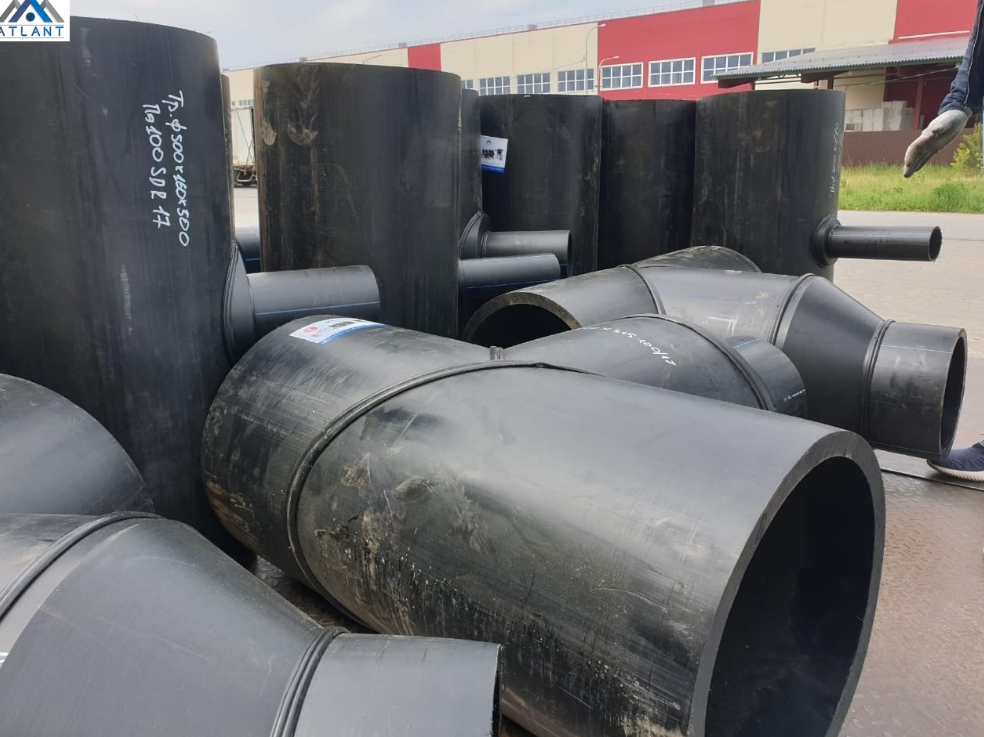

Сегментные фитинги

Изготавливаются методом стыковой сварки отрезков ПНД трубы на угловых сварочных аппаратах. Охватывают наибольший диапазон диаметров и SDR, поэтому оптимальны для крупных водопроводных объектов. Запрещены для газовых магистралей.

• Преимущества: минимальная стоимость; любой диаметр и угол под заказ; широкий ассортимент форм.
• Недостатки: требуют точной подгонки и качественной сварки.
• Применение: водопроводные сети, дренаж, крупные трубопроводы.

Литые фитинги

Производятся методом литья под давлением — обеспечивают высокую точность геометрии и минимальное гидравлическое сопротивление. Допускаются для газовых и водопроводных систем.

• Преимущества: универсальность (вода + газ); точная геометрия; низкое сопротивление потоку.
• Недостатки: ограниченный ассортимент типоразмеров; на больших диаметрах дороже сегментных.
• Применение: газовые сети, внутренние водопроводы.

Электросварные фитинги

Встроенная нагревательная спираль расплавляет полиэтилен при подаче тока — труба и фитинг свариваются без дополнительного оборудования для нагрева. Позволяют выполнять врезку под давлением (седелки с фрезой). Для диаметров свыше 315 мм экономичнее использовать комплект: литой отвод + 2 муфты.

• Преимущества: монтаж в стеснённых условиях; врезка под давлением; применимы для воды и газа.
• Недостатки: максимальная стоимость; одноразовые; требуют специального сварочного аппарата.
• Применение: ремонт трубопроводов, труднодоступные места, газовые объекты.

Классификация по назначению

Дополнительные виды и элементы

Компрессионные фитинги

Разъёмные соединения без сварки. Диаметр 16–110 мм, рабочее давление до 16 атм. Применяются для полива, временных водопроводов и ремонта. Не рекомендуются для газа и подземной прокладки без защитного кожуха.

НСПС — неразъёмное соединение полиэтилен–сталь

Переходник для стыковки ПНД трубы со стальной: применяется на вводах в здания, подключении насосов и переходных участках. Обеспечивает прочность и герметичность соединения разнородных материалов.

Цокольные вводы

Г- или П-образные узлы для ввода трубопровода в здание через фундамент. Защищают трубу от механических повреждений в точке прохода и компенсируют деформации при подвижках грунта.

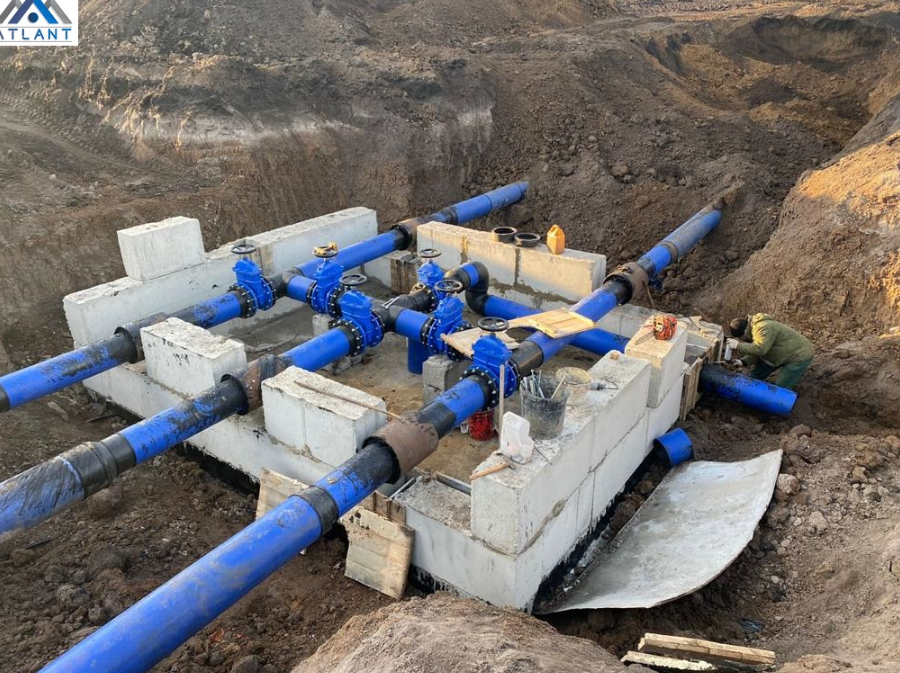

Запорная арматура

ИФС и ГИС

Изолирующие фланцевые соединения (ИФС) и гибкие изолирующие соединения (ГИС) защищают металлические участки трубопровода от электрохимической коррозии и блуждающих токов. Обязательны на газовых сетях в местах перехода с полиэтилена на металл.

Прочие элементы системы

• Пожарные подставки и колонки;
• канализационные люки;
• дождеприёмники и лотки ливневой канализации;
• опоры и крепления трубопровода;
• анодные заземления для защиты от коррозии.

Как выбрать фитинг

Совмещайте диаметр и SDR фитинга с параметрами трубы — несоответствие SDR приведёт к снижению прочности соединения. Покупайте фитинги у поставщиков, которые могут обеспечить комплектную поставку под конкретный объект.
