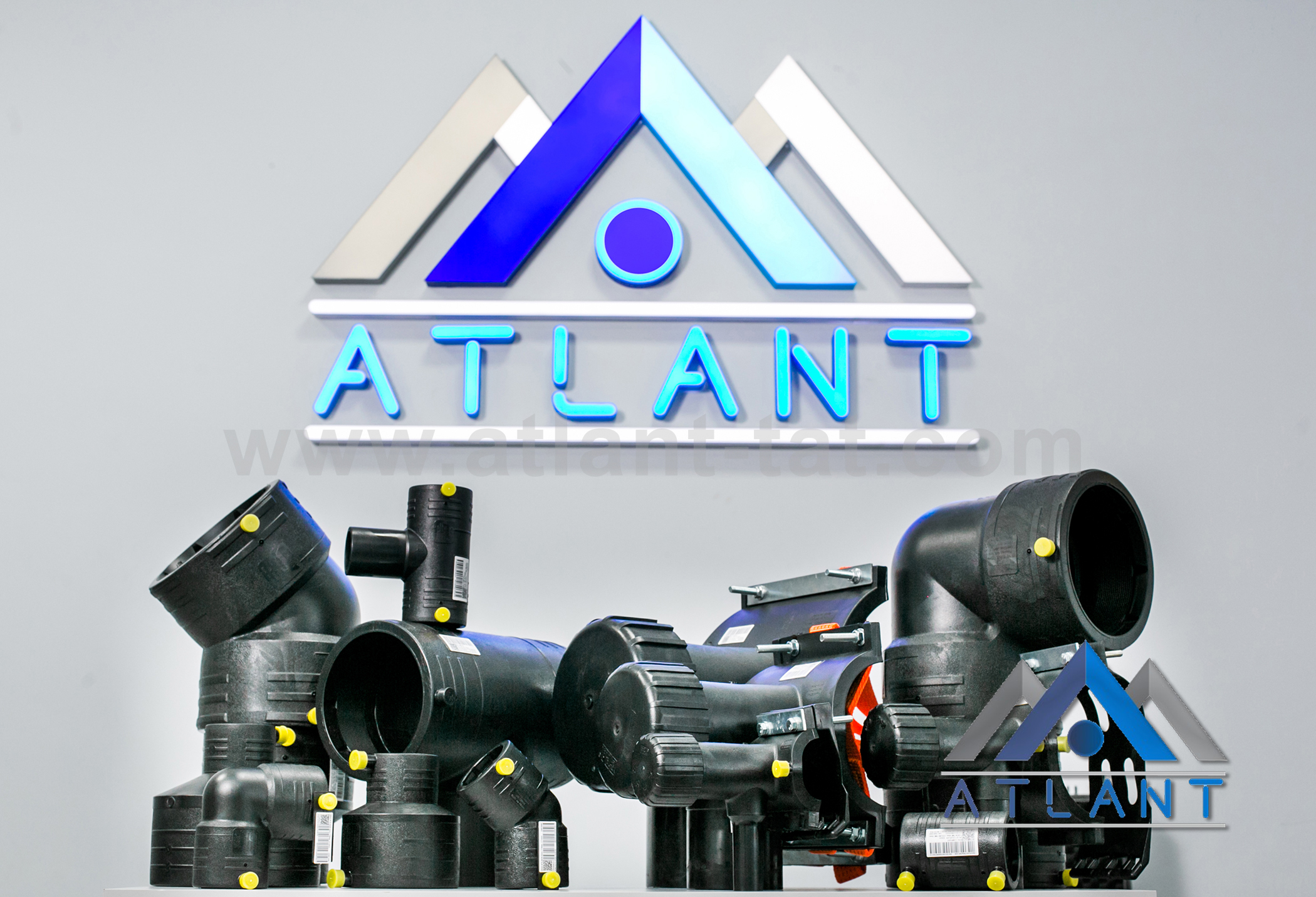

Электросварные фитинги ПНД — это современные соединительные элементы для полиэтиленовых труб, обеспечивающие высокую герметичность и прочность соединения за счёт встроенных нагревательных спиралей. При подаче тока спираль разогревает материал фитинга и трубы, в результате чего образуется монолитный шов, по прочности не уступающий самой трубе.
Основные виды электросварных фитингов:
- Муфты электросварные — для соединения двух труб одинакового диаметра.
Доступны в SDR 11 и SDR 17.
- Отводы электросварные — для изменения направления трубопровода.
Бывают под углом 45° и 90°. Доступны в SDR 11
- Переходы электросварные — для соединения труб разных диаметров.
- Тройники электросварные — для создания ответвления от основной магистрали.
Включают равнопроходные и редукционные (с разными диаметрами отвода).
- Арматура для врезки под давлением — позволяет подключаться к действующему трубопроводу без остановки подачи среды.
- Седловые отводы с фрезой — используются для бокового подключения к трубе с одновременным высверливанием отверстия.
- Патрубки-накладки (седёлки) — для герметичного монтажа ответвлений на уже проложенных трубах.
Особенности и применение
- Метод соединения: электромуфтовая сварка с использованием специального сварочного аппарата.
- Преимущества:
- Высокая герметичность и прочность.
- Простота монтажа даже в стеснённых условиях.
- Не требует высокой квалификации оператора.
- Возможность сварки без вращения трубы.
- Области применения:
- Системы водоснабжения и газоснабжения.
- Промышленные и коммунальные сети.
- Ремонтные работы и аварийные врезки.
- Участки с ограниченным доступом (под дорогами, в колодцах и т.д.).
Материал и стандарты
Фитинги изготавливаются из полиэтилена ПЭ 100, соответствуют ГОСТ Р ИСО 12176-2–2011 и СНиП 42-01-2002.
Каждый фитинг имеет
штрих-код, в котором закодированы параметры сварки (напряжение, время нагрева). Современные аппараты считывают эти данные автоматически, что исключает ошибки при настройке.
Производители и цена
Представлены бренды из:
- Европы — высокое и среднее качество, стабильные характеристики, самая высокая цена.
- Турции — хороший баланс цены и качества и бюджетные решения.
- Азии (Китай) — хороший баланс цены и качества и бюджетные решения.
Цена варьируется в зависимости от бренда, диаметра и типа фитинга.
Рекомендации по выбору
- Для диаметров до 315 мм — электросварные фитинги — оптимальное решение.
- Для диаметров свыше 315 мм — экономически выгоднее использовать стыковую сварку или комбинировать фитинги с муфтами.
- При больших объёмах прокладки — предпочтение отдаётся сегментным или литым фитингам, так как стыковая сварка дешевле.
⚠️ Важно: перед сваркой обязательно очистите и обезжирьте поверхность трубы, проверьте соответствие диаметра трубы и фитинга, а также соблюдайте режим охлаждения после сварки.
ГАЗСЕРТ
Сертификация
ГАЗСЕРТ на электросварные фитинги — это официальное подтверждение соответствия продукции требованиям безопасности при использовании в
системах газоснабжения. Такой сертификат обязателен для всех компонентов газопроводов из полиэтиленовых труб (ПНД), включая фитинги, трубы и арматуру.
Что означает ГАЗСЕРТ на электросварные фитинги?
- Это специализированный сертификат, выдаваемый в рамках системы добровольной сертификации, ориентированной на безопасность газораспределительных систем.
- Подтверждает, что фитинги:
- Изготовлены из материала ПЭ 100 (или ПЭ 100-RC),
- Соответствуют стандартам ГОСТ Р 58121.2-2018 и ISO 4437,
- Пригодны для эксплуатации при давлении до 10 бар (1 МПа) для газа,
- Прошли испытания на герметичность, стойкость к разрыву, длительную термостойкость и устойчивость к медленному росту трещин.
Примеры брендов с ГАЗСЕРТ
- Georg Fischer (Швейцария) — высокое качество, полный ассортимент, сертифицирован по ГАЗСЕРТ для ПЭ 100 SDR 11.
- Eurostandart (Италия)
⚠️ Обратите внимание: срок действия сертификата ГАЗСЕРТ ограничен. На 2025 год актуальными считаются сертификаты, выданные или продлённые до 2025–2027 гг. Уточняйте дату действия при покупке.
Где проверить сертификат?
- По номеру сертификата в реестре ГАЗСЕРТ.
