Муфты обжимные: ПФРК и ДРК
Муфта ПФРК (патрубок фланец-раструб компенсационный) предназначена для ремонта и замены магистральных трубопроводов, замены фасонных деталей, переходов с большего на меньший диаметр и наоборот. Подходит для питьевой и технической воды, напорных и безнапорных канализационных систем, ливневых и хозяйственно-бытовых сетей.
водопровод
канализация
пожарные линии
ПНД
чугун / сталь
асбестоцемент
ПФРК — патрубок фланцевый раструб компенсирующий
Используется не для стыковки «труба в трубу», а чтобы перейти с трубы (из любого материала — сталь, чугун, ПНД, асбоцемент) на фланцевое соединение. С его помощью к трубопроводу подключают фланцевую запорную арматуру: задвижки, клапаны, гидранты, фильтры. Затяжка болтов обжимает трубу через уплотнение раструба, а фланец даёт жёсткое и устойчивое к давлению и вибрациям соединение.
Когда брать: нужно «офланцевать» трубу

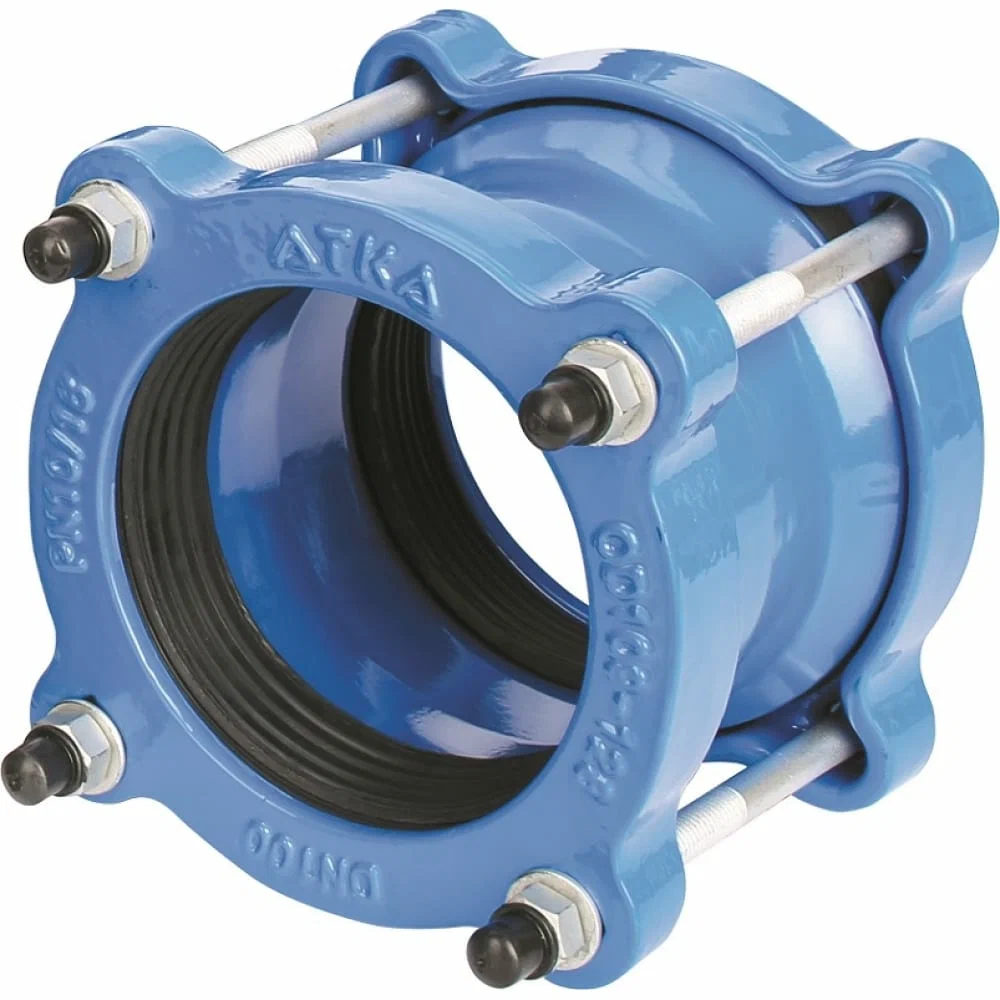

ДРК — двойной раструб компенсирующий
Соединительный узел, который позволяет стыковать трубы из разных материалов (сталь, чугун, полиэтилен, асбестоцемент) в любых комбинациях. Соединение происходит компрессионным методом: при затяжке болтов раструб прижимается к трубе, а герметичность обеспечивают уплотнители (EPDM или NBR). Компенсирует осевые смещения труб до ±4°.
Когда брать: нужно соединить два участка трубы
| Критерий |
ПФРК |
ДРК |
| Главная задача |
Переход «труба — фланцевое соединение» |
Соединение двух труб (в т. ч. из разных материалов) |
| Тип стыка |
Раструб + фланец |
Раструб + раструб |
| Компенсация смещений |
Ограниченная, вторичная функция |
Основная функция: осевая и угловая компенсация |
| Когда выбирают |
При подключении фланцевой арматуры, если нет готовых фланцев на трубе |
При стыковке труб, особенно при ремонте, замене участков, разной геометрии |
| Жёсткость соединения |
Более жёсткое за счёт фланца |
Более «гибкое» за счёт компенсационного узла |
Индивидуальный расчёт
Расчёт стоимости под ваш проект
Работаем с 2015 года. Подберём трубы, фитинги ПНД и сварочное оборудование под ваши задачи: учтём диаметр труб, условия площадки и сроки поставки. Стоимость рассчитывается индивидуально.
- Расчёт за 2 часа
- Консультация инженера
- Учёт площадки и сроков
- Подбор под ТЗ
Где применяются ПФРК
ПФРК (патрубок фланцевый раструбный компенсационный) используют там, где нужно соединить трубу с фланцевой арматурой либо с элементом, имеющим фланцевое присоединение — и при этом обойтись без сварки.
- Подключение запорно-регулирующей арматуры. Например, установка задвижек, затворов, обратных клапанов на трубопровод из чугуна, стали, ПВХ или ПНД. ПФРК позволяет быстро «посадить» арматуру на трубу, даже если на самой трубе нет фланца.
- Врезки и узлы учёта. При монтаже водомерных узлов, фильтров, грязевиков и т. п., где оборудование поставляется с фланцевыми патрубками.
- Реконструкция старых сетей. На изношенных трубопроводах (особенно чугунных или асбестоцементных), где сварка невозможна или нежелательна, ПФРК даёт надёжный разъёмный стык.
- Временные и быстросборные линии. В технологических и аварийных трубопроводах, где важна скорость монтажа и возможность быстрого демонтажа.
- Участки с вибрациями и пульсациями среды. Жёсткое фланцевое соединение ПФРК устойчиво к вибрациям, поэтому его ставят рядом с насосами, компрессорами и т. д.
- Подключения к ёмкостям и резервуарам. Если у ёмкости есть фланцевый патрубок, а подводящая труба — без фланца, ПФРК служит переходником.
Где применяются ДРК
ДРК (двойной раструб компенсационный) применяют, когда нужно соединить две трубы между собой, в том числе из разных материалов, с возможностью компенсации смещений.
- Стыковка разнородных труб. Например, соединение чугунной трубы с полиэтиленовой (ПНД), стальной с асбестоцементной и т. п. ДРК универсален по материалам благодаря резиновым уплотнениям и обжимному принципу.
- Ремонтные вставки и замена участков. При локальном ремонте трубопровода ДРК позволяет вырезать повреждённый фрагмент и вставить новый без сварки, часто даже под небольшим давлением и без полной остановки системы.
- Компенсация температурных и монтажных смещений. На протяжённых участках, где возможны тепловые расширения/сжатия труб либо подвижки грунта, ДРК берёт на себя осевые и угловые отклонения (обычно до ±3–4°).
- Монтаж в стеснённых условиях. В колодцах, камерах, подвалах, где нет места для сварочных работ или тяжёлого оборудования, ДРК монтируется вручную с минимальным набором инструмента.
- Переходы между трубами разных диаметров. Редукционные версии ДРК позволяют стыковать трубы с разницей наружных диаметров до ~20%, что удобно при модернизации сетей.
- Аварийные и временные соединения. При ликвидации порывов и утечек ДРК используют как ремонтный элемент, который можно быстро поставить и позже заменить капитальным решением.
Отрасли и типы сетей, где востребованы оба типа
Городское водоснабжение и водоотведение
И ПФРК, и ДРК широко применяют при строительстве, ремонте и реконструкции сетей ХВС и канализации.
Промышленные и технологические трубопроводы
На предприятиях, где транспортируют воду, технические жидкости, стоки, используют эти муфты для быстрого монтажа и обслуживания.
Тепловые сети (в пределах допустимых температур)
При условии, что температура теплоносителя не превышает предел для резиновых уплотнений (обычно до +110…+120 °C), ПФРК и ДРК ставят на подпиточных, дренажных и вспомогательных линиях.
Сельское хозяйство и мелиорация
В оросительных и дренажных системах, где важны скорость монтажа, ремонтопригодность и работа с разными типами труб.
Общие ключевые параметры (для обоих типов)
Условный диаметр (DN)
Обычно от 50 до 600 мм (иногда до 1200–2000 мм). Подбор ведут по фактическому наружному диаметру трубы (Dн) — у муфт есть рабочий диапазон (например, 109–128 мм для DN 100).
Рабочее давление (PN)
Чаще всего PN 10 или PN 16 (1,0–1,6 МПа). Встречаются исполнения до PN 25.
Температура рабочей среды
Обычно до +110…+120 °C (зависит от типа уплотнения).
Материал корпуса
Чаще всего высокопрочный чугун с шаровидным графитом (ВЧШГ, аналог GGG50), реже — сталь.
Антикоррозионное покрытие
Эпоксидно-порошковое, толщина обычно не менее 250 мкм.
Уплотнение
Резина: чаще EPDM для воды и стоков; NBR — для сред с нефтепродуктами и маслами.
Компенсация смещений
Осевая и угловая (обычно до ±3–4°), но степень компенсации у ДРК выше, чем у ПФРК.
Разновидности ПФРК
- Стандартные ПФРК — для типовых переходов «труба — фланец» при совпадении диаметров.
- Редукционные ПФРК — позволяют соединять трубу с фланцевым элементом разного диаметра (переходные исполнения).
- ПФРК с усиленным фланцем — для повышенных нагрузок, вибраций и сложных условий (например, рядом с насосами).
- ПФРК для специфических сред — с уплотнениями NBR или другими спецсоставами для масел, нефтепродуктов и т. п.
- ПФРК с увеличенным диапазоном посадки — для старых, деформированных труб с повышенной овальностью.
Ключевые параметры для подбора ПФРК:
- наружный диаметр трубы и диапазон посадки муфты;
- тип и размер фланца (по ГОСТ/DIN, количество и диаметр отверстий под болты);
- рабочее давление и температура;
- материал уплотнения под среду;
- требования к покрытию (для агрессивных грунтов/сред).
Разновидности ДРК
- Стандартные ДРК — для стыковки труб одинакового диаметра из разных материалов.
- Редукционные ДРК — для соединения труб с разными наружными диаметрами (разница до ~20%).
- ДРК с повышенной компенсацией — с увеличенными допусками по углу и осевому ходу (для сейсмоопасных районов, подвижных грунтов).
- ДРК для «сложных» материалов — специальные исполнения для асбестоцементных, стеклопластиковых и других хрупких труб (с более мягкими уплотнениями и щадящим обжимом).
- ДРК для высоких нагрузок — усиленные версии под PN 16/25 с более прочным корпусом и крепежом.
Маркировка ПФРК и ДРК несёт ключевую информацию о типоразмере, рабочих параметрах и конструктивных особенностях изделия. Единого стандарта нет — у разных производителей обозначения могут немного отличаться, но набор параметров примерно одинаковый.
Как может обозначаться ПФРК
Типичные варианты маркировки:
- ПФРК 100-16 — ПФРК, условный диаметр DN 100 мм, рабочее давление PN 16 (1,6 МПа). Базовый формат.
- ПФРК 110–128/100-16 — диапазон наружных диаметров труб (110–128 мм), DN фланца (100), PN 16. Точнее для подбора.
- ПФРК DN100 PN16 ВЧШГ EPDM — добавлены материал корпуса (ВЧШГ) и тип уплотнения (EPDM).
- ПФРК-Р 100-16 — буква «Р» может означать «редукционный» (переходной) вариант.
- ПФРК 100-16-NBR — уплотнение из NBR (бутадиен-нитрильный каучук) для сред с нефтепродуктами.
На корпусе изделия также часто наносят:
Как может обозначаться ДРК
Варианты маркировки ДРК:
- ДРК 150-16 — стандартное обозначение: ДРК, DN 150, PN 16.
- ДРК 160–180/150-16 — диапазон наружных диаметров труб (160–180 мм), DN и PN. ДРК подбирают по фактическому Dн.
- ДРК-Р 200-10 — редукционная муфта (Р) для перехода между разными диаметрами, DN 200, PN 10.
- ДРК DN200 PN16 ВЧШГ EPDM — полная маркировка с материалом корпуса и типом уплотнения.
- ДРК-К 150-16 — буква «К» может означать исполнение с повышенной компенсацией (зависит от производителя).
Дополнительно на корпусе или в паспорте указывают:
