Полиэтиленовые (ПНД) трубы выпускаются в диапазоне диаметров от 20 до 1600 мм и характеризуются тремя ключевыми параметрами: наружным диаметром, коэффициентом SDR и маркой полиэтилена. Совокупность этих параметров определяет рабочее давление, толщину стенки и область применения трубы.
Виды ПНД труб
| Вид | Назначение | ГОСТ / ТУ | Маркировочная полоса |
|---|---|---|---|
| Водопроводные | Напорное водоснабжение | ГОСТ 18599-2001 | Синяя |
| Газовые | Газоснабжение | ГОСТ Р 58121.2-2018 | Жёлтая (ПЭ80) / Оранжевая (ПЭ100) |
| Технические | Безнапорные системы: канализация, ливнёвка, самотёк | ТУ | Без полосы |
| Гофрированные | Дренаж, кабельные каналы | ТУ | — |
Что такое SDR и как его рассчитать
SDR (Standard Dimension Ratio) — отношение наружного диаметра трубы к толщине её стенки:
SDR = D / S, где D — наружный диаметр (мм), S — толщина стенки (мм).
Чем меньше SDR — тем толще стенка и выше рабочее давление. Трубу с более высоким SDR можно заменить трубой с более низким SDR, но не наоборот.
Примеры расчёта
- Известны D и S: труба 710 мм, стенка 27,2 мм → SDR = 710 / 27,2 = 26 ✅
- Известны D и SDR: труба 500 мм, SDR 17 → S = 500 / 17 = 29,4 мм (по таблице ГОСТ — 29,7 мм, незначительное отклонение) ✅
SDR: области применения и рабочее давление
| SDR | Типичное применение | Давление (ПЭ100, вода) |
|---|---|---|
| SDR 6–9 | Газопроводы, промышленные магистрали высокого давления | до 25 бар |
| SDR 11–17 | Напорное водоснабжение, газоснабжение | 10–16 бар |
| SDR 21–26 | Коммуникации малоэтажных зданий, орошение | 6–8 бар |
| SDR 33–41 | Безнапорная канализация, дренаж, ливнёвка | до 6,3 бар |
Рабочее давление зависит не только от SDR, но и от марки полиэтилена: трубы ПЭ100 при одинаковом SDR прочнее аналогов из ПЭ80. Диапазон рабочих давлений по ГОСТ: от 6,3 до 25 бар (40 атм).
Марки полиэтилена
| Марка | Прочность | Статус |
|---|---|---|
| ПЭ 32 | Низкая | Устарела, не применяется |
| ПЭ 63 | Средняя | Ограниченное применение |
| ПЭ 80 | Высокая | Актуальна для газовых труб |
| ПЭ 100 | Максимальная | Основной современный материал |

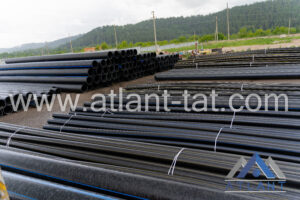

Диаметры и форма поставки
| Диаметр | Форма поставки | Стандартная длина / объём |
|---|---|---|
| До 110 мм | Бухты и отрезки | 50–200 м (бухты); 11,9 / 12 / 13 м (отрезки) |
| Свыше 110 мм | Прямые отрезки | 11,9 / 12 / 13 м; нестандарт — по запросу |
Для снижения овальности при транспортировке завод-изготовитель устанавливает распорки по торцам труб. При крупных отгрузках применяется метод «матрёшки» — труба меньшего диаметра укладывается внутрь большей для оптимизации логистики.
ГОСТ 18599-2001 — трубы для водоснабжения
| Параметр | Значение |
|---|---|
| Диаметры | 10–2000 мм |
| SDR | 6–41 |
| Толщина стенки | 2,5–73,5 мм |
| Максимальное давление | до 2,5 МПа (25 бар) |
| Температурный режим | 0 °C … +40 °C |
| Марки полиэтилена | ПЭ32, ПЭ63, ПЭ80, ПЭ100 |

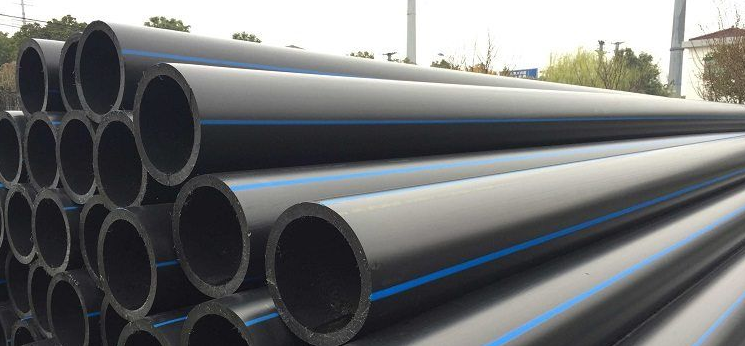

| Цвет трубы | Чёрный с синими полосами (≥3) или синий |
| Относительное удлинение | ≥ 250% |
| Термостабильность | ≥ 20 мин при 200 °C |
| Гарантийный срок | 2 года с даты продажи |
| Срок службы | 50 лет при 20 °C и стандартном давлении |
ГОСТ Р 58121.2-2018 — трубы для газоснабжения
| Параметр | Значение |
|---|---|
| Диаметры | 16–630 мм |
| Марки полиэтилена | Только первичный ПЭ80 и ПЭ100 |
| Цвет трубы | Жёлтый (ПЭ80), оранжевый (ПЭ100) или чёрный с полосами |
| Относительное удлинение при разрыве | ≥ 350% |
| Наземная прокладка | Требуется защитная оболочка |
| Хранение на открытом воздухе | Не более 6 месяцев |
| Гарантийный срок | 2 года с даты продажи |
| Срок службы | 50 лет при 20 °C и стандартном давлении |
| Запрещено | Использование вторичного сырья |
Маркировка ПНД труб
На каждой трубе должна быть нанесена следующая информация:
- наименование производителя и/или товарный знак;
- условное обозначение трубы (без слова «труба»);
- марка полиэтилена (ПЭ80 / ПЭ100);
- SDR и номинальный диаметр;
- назначение (ГАЗ — для газовых труб);
- месяц и год изготовления;
- номер партии (допускается).

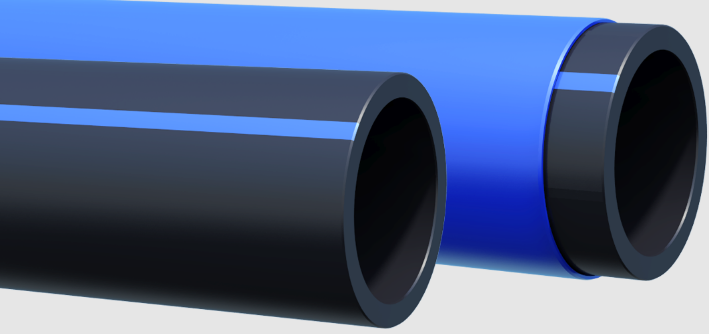

Трубы в защитной оболочке
ПНД трубы в оболочке из минералонаполненного полипропилена выпускаются синего цвета (водоснабжение) или жёлтого (газ). Оболочка защищает трубу от царапин при прокладке; перед сваркой она удаляется специальным инструментом.
Срок службы полиэтиленовых трубопроводов при стандартном рабочем давлении и температуре транспортируемой среды +20 °C составляет 50 лет.
