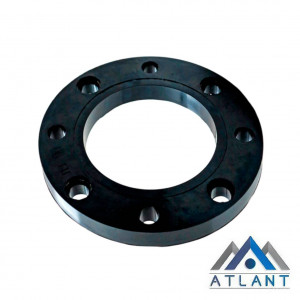

Фланец под втулку ПНД
Специализированное фланцевое соединение, предназначенное для
герметичного и прочного подключения полиэтиленовых (ПНД) трубопроводов к металлической арматуре: задвижкам, кранам, насосам, фильтрам и другим элементам систем водоснабжения, газоснабжения и канализации.
? Как устроен и как работает?
- К полиэтиленовой трубе приваривается ПЭ втулка (бурт) методом стыковой или электромуфтовой сварки.
- На эту втулку надевается стальной фланец, который остаётся подвижным.
- Фланец соединяется с ответной частью на арматуре через прокладку и болты, образуя разъёмное, но прочное соединение.
Такая конструкция позволяет легко
снимать и устанавливать арматуру без резки трубы — что особенно важно при ремонте или модернизации сетей.
Фланцы под ПНД втулки: как выбрать правильное соединение
Фланцы изначально разработаны для соединения
стальных труб, номинальные диаметры которых соответствуют стандартным размерам:
125 мм, 150 мм, 200 мм, 250 мм и т.д. Однако
трубы из полиэтилена низкого давления (ПНД) имеют свою размерную сетку:
125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм — и эти значения не всегда совпадают со стальными стандартами. Чтобы соединить ПНД трубу с металлическим трубопроводом, используется
переходная втулка из ПНД, которая приваривается к трубе, и
фланец, который крепится к ней болтами. Поскольку диаметры не совпадают, например,
втулка ПНД 160 мм не подойдёт под стандартный фланец 160 мм (он рассчитан на стальную трубу), приходится использовать
фланец меньшего типоразмера, расточенный под нужный диаметр втулки. ? Например: Для втулки
ПНД 160 мм применяется
фланец 150 мм, расточенный изнутри под 160 мм. Это позволяет плотно зафиксировать втулку между двумя фланцами с уплотнителем — получается
герметичное и надёжное соединение.
Как называются такие фланцы?
Такие изделия могут обозначаться по-разному — в зависимости от производителя или поставщика. Вот распространённые варианты:
- Фланец 150 под втулку
- Фланец 160 под втулку (условное обозначение — по диаметру втулки)
- Фланец 150 под 160 втулку
- Фланец расточенный 150 под втулку
- Фланец свободный под 160 втулку
⚠️ Важно: Расточенный = свободный = накидной = под втулку — это одно и то же. Такой фланец не приваривается к трубе, а просто “надевается” на втулку и зажимается болтами. В отличие от него — приварной фланец (обычный стальной) не расточен, крепится напрямую к металлической трубе и не подходит для ПНД втулок.
Фланцы с ПП покрытием — защита от коррозии
Для агрессивных сред, подземной прокладки или систем питьевого водоснабжения рекомендуются
фланцы с (ПП) покрытием. Покрытие:
- Защищает сталь от коррозии
- Устойчиво к химическим веществам и ультрафиолету
- Сохраняет свойства при температурах до +90 °C
- Подходит для питьевой воды (не выделяет вредных веществ)
Такие фланцы особенно востребованы в:
- Водоснабжении и канализации
- Химической промышленности
- Тепловых сетях
Как не ошибиться при заказе?
Чтобы выбрать правильный фланец, уточните:
- Диаметр ПНД втулки (например, 160 мм)
- Тип фланца — расточенный (свободный) под втулку
- Наличие ПП покрытия (если требуется защита от коррозии)
- Давление (обычно 1,0 или 1,6 МПа)
- Количество болтовых отверстий (4, 8, 12 — зависит от диаметра)
? Пример заказа:
Фланец 150 мм расточенный под втулку ПНД 160 мм, с ПП покрытием, 1,6 МПа, 8 отв.
